對夾式軟密封蝶閥A型對夾式蝶閥：該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

手動對夾式軟密封蝶閥D371X-10特點：

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

手動對夾式軟密封蝶閥D71X-10主要技術參數

公稱通經DN（mm）50～2000；50～1600

公稱壓力PN（MPa）0.6 1.0 1.6

密封試驗（MPa）0.66 1.1 1.76

強度試驗（MPa）0.9 1.5 2.4

適用溫度丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃

適用介質水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率符合GB/T13927-92標準

驅動方式蝸輪傳動、電動、氣動、液動

手動對夾式軟密封蝶閥D371X-10主要零部件材料

零件名稱 材料

閥 體 WCB、QT450-10、HT200、HT250

蝶 板 WCB、QT450-10、HT200、HT250

閥 軸 2Cr13

密封圈 丁腈耐油橡膠

填 料 柔性石墨

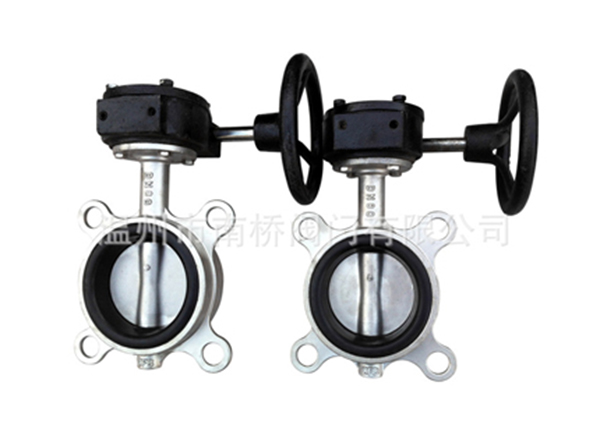

蝸輪對夾式軟密封蝶閥D371X-16執行標準

制造標準GB/T 122387-89

法蘭標準GB9113-2000、GB17241.6-1998

結構長度標準GB12221-89

檢驗標準GB/T 13927-92
